JM8-70型 磨齒機操作說明書
來源:
|
作者:浩森機械
|
發布時間: 2021-03-26
|
457 次瀏覽
|
分享到:
感謝您購買本公司產品，為了讓您操作機器更方便，得到更完美的磨齒機， 請?jiān)诓僮鳈C(jī)器前，仔細閱讀操作說明。起動機器之前，最重要的是要確認安裝、調整及帶好防護勞保工具，只有這樣才能節省時間，并避免傷害。

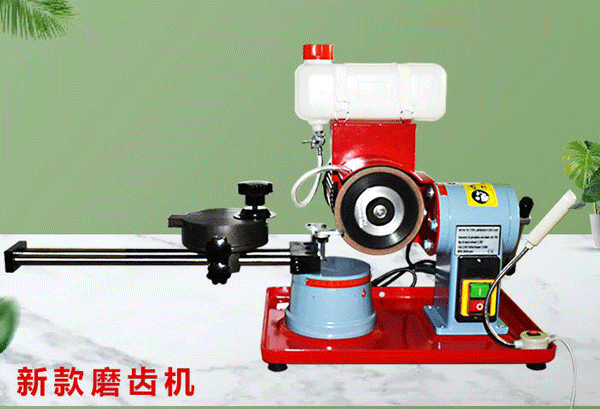

新款合金鋸片磨齒機簡介：
1、本機是專為硬質合金鋸片的磨刃設計的適宜研磨各種超硬合金鋸片。
2、配有可調的環繞型托板,能最大限度托住鋸片齒部或其他磨件,防止跳動,提高磨刃質量。
3、配有定位銷,可根據鋸片直徑及齒的大小,調整到最佳位置,保證磨刃的一致性。
4、滑板可水平加轉,能保證鋸片原始的磨刃角度或?qū)⑵涓淖儭?/span>
5、鋸?fù)邪迳吓溆谢剞D(zhuǎn)臺,便于調整磨刃的進給角度。
6、回轉臺配有滑塊,芯軸、限位螺釘,既方便操作,又保證磨刃至中心的半徑。
7、磨頭配有土關20。旋轉機構,能滿足斜刃鋸片的研磨。
8、金鋼石砂輪可以干磨。
技術參數：
磨片規格: 125×10×32×5x2mm
磨片調速度:±20°
回轉架轉角:左30° 右45
可磨鋸片直徑: 80-700mm功率: 370w
可磨鋸片最大厚度：8mm
電壓: 220V
轉 數: 2850rpm
外形尺寸: 720x430 × 300m
整機重量：20kg
操作方法：
1、松開環繞找板,調好磨片角度鎖緊。
2、中心軸的調整:
①、磨小鋸片,將中心軸加轉至靠近磨片方:反之則調遠。
②、將中心軸推至右端。
③、裝上鋸片,旋轉手輪,初定鋸齒磨面的位置。
④、旋轉回轉臺,確定鋸齒磨面角度。
⑤、旋轉工作臺,確定磨面的進給角度,一般磨面與砂輪工作面交角5°(目測)
3、定位組合的調整:
將鋸片調整最佳磨刃狀態,旋轉定位托架及定位板托板,將定位銷調到較合適的鋸齒根部并留磨量間隙(自定)將固定螺釘旋緊。
4、將中心的軸向右調至上述相同的磨量間隙。
5、檢查所有部件固定后,應手托鋸片平穩進給磨削。
安全注意事項：
1、符合標定電壓,接地良好。
2、機器必須放在干燥、無腐蝕、穩固、水平位置。
3、先松開環繞托板再調整磨片角度。
4、開機前將所有鎖緊部位鎖緊
5、開機后運轉正常才可進行工作。
6、工作終結,切斷電壓。
7、未經認可改變本機，可能引起不良后果。
常見規格型號：
1、220v 250W干磨機 220V 250W水磨機
2,220v 370干磨機 220 370水磨機
3, 220v 550干磨機 220 550水磨機
4, 出口款110v60Hz所有規格。
